Công tắc hành trình thang máy

Giới thiệu

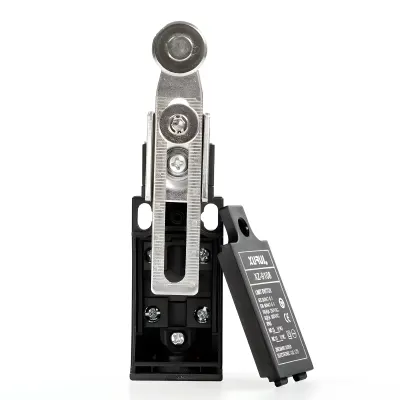

Công tắc hành trình XZ-9108 của hãng XURUI, kiểu tay đòn con lăn. Khi gờ gạt trên cabin chạm con lăn, công tắc đóng hoặc ngắt mạch và báo vị trí cabin về tủ điều khiển.

Định mức 10(4)A ở 250VAC, 6(2)A ở 380VAC. Vỏ bằng nhựa chịu lực kết hợp hợp kim.

Đặc điểm

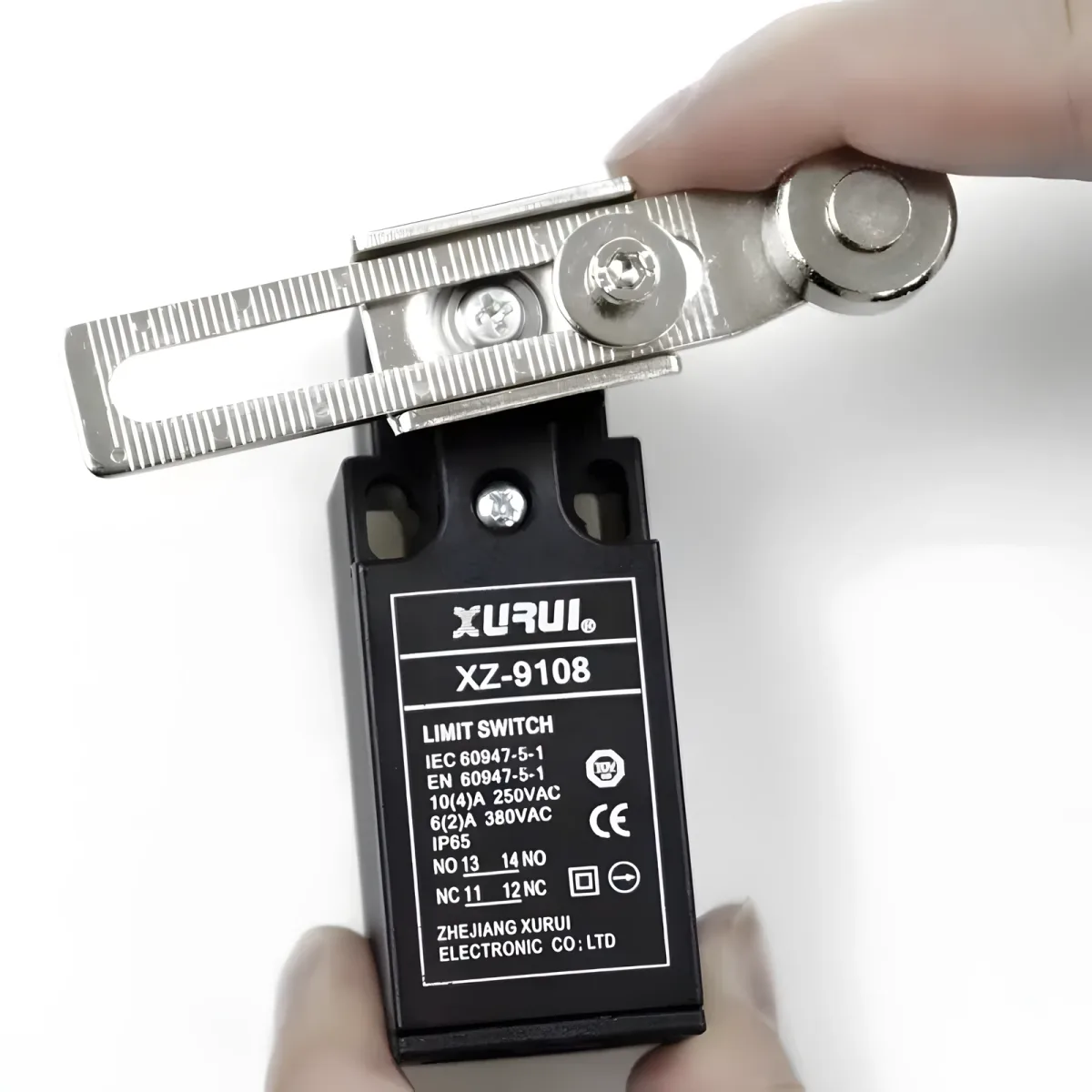

• Tay đòn có rãnh trượt và vạch chia, nới ốc để chỉnh chiều dài
• Tiếp điểm 1 NO (13-14) và 1 NC (11-12)
• Cấp bảo vệ IP65, chống bụi, chịu tia nước áp lực thấp
• Chứng nhận CE, theo tiêu chuẩn IEC/EN 60947-5-1

Vị trí lắp, cách chọn

• Gần đỉnh hố và đáy hố pít: công tắc giới hạn hành trình trên, dưới
• Trước mỗi tầng dừng: công tắc giảm tốc
• Cơ cấu truyền động cửa: xác nhận cửa đã đóng hoặc mở hết
• Chỉnh chiều dài tay đòn cho khớp điểm chạm thực tế trong hố thang
