Ba vị trí dùng cáp thép thang máy
Cáp thép thang máy được dùng ở ba vị trí: cáp tải, cáp chống vượt tốc và cáp bù. Mỗi vị trí có yêu cầu riêng, nên trước khi đặt mua phải biết cáp dùng cho vị trí nào.
- Cáp tải chính (hoisting rope): treo cabin và đối trọng, vắt qua puly máy kéo để nâng hạ
- Cáp chống vượt tốc (governor rope): kích hoạt ngàm hãm an toàn khi cabin chạy quá tốc độ
- Cáp bù (compensation rope): dùng cho thang có hành trình dài
Cáp cho thang dùng máy kéo tang cuốn
Thang dùng máy kéo không đối trọng không vắt cáp qua puly ma sát. Cáp cuộn thẳng lên tang tiện rãnh xoắn, cuộn tuần tự, không chồng lớp. Dòng máy này dùng cáp Ø8 mm hoặc Ø10 mm.
Khi thay cáp cho loại máy này, đơn vị bảo trì gửi kèm ảnh tem nhãn máy kéo để kiểm tra đường kính cáp đúng với rãnh tang.
Thang tời chở hàng trong nhà xưởng dùng pa lăng cáp điện cũng thu, nhả cáp thép bằng tang cuốn. Thiết bị này chỉ nâng hàng hóa, không chở người, và phải lắp kèm công tắc hành trình, cảm biến chống đứt cáp, phanh hãm an toàn.
Đọc quy cách bện cáp
Cáp gồm 6 hoặc 8 tao. Mỗi tao có 19 sợi thép nhỏ bện xoắn. Ký hiệu quy cách ghi số tao, số sợi trong mỗi tao và loại lõi ở cuối.
Cáp thay thế nên giữ đúng ký hiệu như cáp cũ. Ảnh tem cuộn cáp cũ giúp bộ phận kinh doanh đối chiếu đúng quy cách bện và loại lõi.
- 8x19S+FC: 8 tao, mỗi tao 19 sợi, lõi bố
- 8x19+IWRC: 8 tao, mỗi tao 19 sợi, lõi thép
- 6x19+FC: 6 tao, mỗi tao 19 sợi, lõi bố
Chọn lõi FC hay IWRC và đường kính cáp
Lõi bố (FC) làm từ sợi bố hoặc đay tẩm mỡ. Khi cáp chạy qua puly, lõi nhả mỡ ra các sợi thép. Lõi thép (IWRC) cho lực kéo đứt cao hơn. Thang tải hàng nặng hoặc nhà cao tầng nên chọn cáp lõi thép IWRC.
Cáp nhiều tao, nhiều sợi nhỏ thì mềm khi uốn qua rãnh puly. Cáp có độ giãn dài thấp giúp cabin dừng đúng tầng. Sợi cáp bằng thép cacbon, có loại mạ kẽm và loại không mạ, bề mặt phủ dầu bôi trơn chuyên dụng.
Đường kính có sẵn gồm Ø8, Ø10, Ø12, Ø14 và Ø16 mm. Cáp thay thế phải khớp với rãnh puly của thang. Không tự đổi sang cỡ lớn hơn hay nhỏ hơn cáp cũ khi chưa có ý kiến của kỹ thuật.
Kiểm tra và thay cáp trong bảo trì
Cáp tải nằm trong các hạng mục kiểm tra mỗi lần bảo trì, sửa chữa thang máy. Kỹ thuật xem tình trạng cáp, ghi vào sổ bảo trì và đề xuất thay khi cáp hao mòn. Mức hao mòn phải thay do kỹ thuật đánh giá theo hướng dẫn của nhà sản xuất thang.
Chủ nhà thấy thang rung, kêu hoặc dừng không bằng tầng thì gọi hotline hoặc Zalo, không tự chỉnh cáp. Các điểm kỹ thuật thường xem khi kiểm tra cáp:
- Sợi thép bị đứt, bung ra khỏi tao
- Cáp mòn, đường kính nhỏ đi so với lúc mới lắp
- Cáp gỉ hoặc khô dầu bôi trơn
- Cáp bị dập, xoắn, gập hoặc biến dạng
- Các sợi cáp tải trên cùng một thang căng chùng không đều

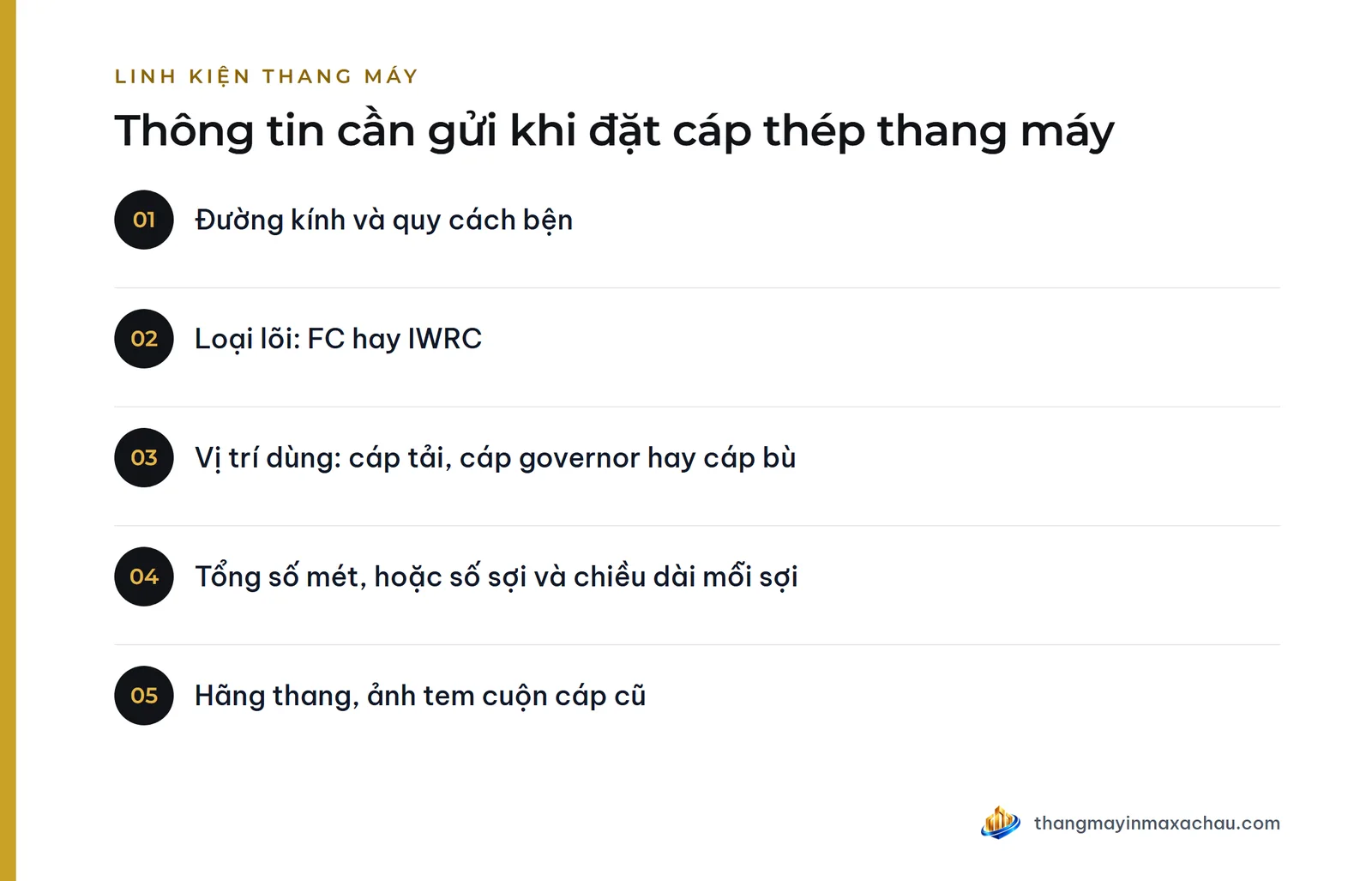

Thông tin cần gửi khi đặt cáp thép thang máy
Cáp đóng trên lô gỗ, mỗi cuộn 1000 đến 2000 m. Đơn vị lắp đặt, bảo trì gửi thông tin qua Zalo, hoặc thêm cáp thép thang máy vào giỏ rồi gửi yêu cầu. Bộ phận kinh doanh kiểm tra loại tương thích và báo giá theo số lượng.
Cáp giao sai mã, sai thông số so với đơn đã xác nhận được đổi theo chính sách đổi trả phụ kiện. Puly, guốc dẫn hướng và các linh kiện thay thế khác có trong danh mục phụ kiện. Thông tin cần gửi khi hỏi giá cáp:
- Đường kính và quy cách bện
- Loại lõi: FC hay IWRC
- Vị trí dùng: cáp tải, cáp governor hay cáp bù
- Tổng số mét, hoặc số sợi và chiều dài mỗi sợi
- Hãng thang, ảnh tem cuộn cáp cũ
