Đầu cửa thang máy gồm những bộ phận chính
Đầu cửa thang máy, tên tiếng Anh là door operator, là cụm truyền động lắp phía trên cửa cabin. Động cơ cửa quay, kéo dây curoa đai răng chạy qua lại. Dây nối với cánh cửa nên cánh lùa ra hoặc khép vào theo chiều quay của động cơ.
Thợ bảo trì làm việc với bốn phần của cụm này. Mỗi phần hỏng thì cửa có biểu hiện riêng, nên biết vị trí từng phần giúp khoanh vùng lỗi nhanh hơn.
- Động cơ cửa: đảo chiều quay để đóng, mở
- Dây curoa đai răng: truyền lực từ động cơ sang cánh cửa
- Puly tăng đơ: bánh tỳ ép lên dây, giữ dây luôn căng
- Công tắc cửa: báo về tủ điều khiển khi cửa đã đóng hoặc đã mở hết
Dây curoa và puly tăng đơ
Dây đủ căng thì lực từ động cơ sang cánh cửa đều, dây không trượt răng mỗi lần động cơ đổi chiều. Sau một thời gian chạy, dây giãn ra. Lò xo nén trên ty ren của puly tăng đơ cửa bù phần giãn này.
Giá đỡ puly bằng thép tấm mạ kẽm, có lỗ oval. Thợ nới bulong, dịch giá đỡ theo lỗ oval để đặt bánh tỳ đúng chỗ, rồi vặn ecu trên ty ren để tăng lực căng. Bánh tỳ làm bằng hợp kim nhôm hoặc thép, mặt có răng ăn khớp với răng dây.
Tâm puly ép vòng bi 6002Z hoặc 6200Z tùy model. Cửa rung hoặc có tiếng rít khi chạy thì kiểm tra bánh tỳ và vòng bi của puly.
Công tắc cửa và rèm cảm biến
Tủ điều khiển chỉ cho cabin chạy khi nhận tín hiệu cửa đã đóng hết. Tín hiệu này lấy từ công tắc lắp trên cơ cấu truyền động cửa. Mẫu XZ-9108 tay đòn con lăn dùng được ở vị trí này. Sau khi lắp phải chỉnh chiều dài tay đòn cho khớp điểm chạm thực tế. Vị trí và cách chọn công tắc xem bài công tắc hành trình thang máy.
Rèm cảm biến không nằm trong cụm đầu cửa mà lắp dọc hai mép cửa cabin. Rèm báo tín hiệu có vật cản để đầu cửa đảo chiều, mở cánh ra. Cách kiểm tra rèm đã có ở bài cảm biến cửa thang máy.
Dấu hiệu đầu cửa thang máy cần căn chỉnh
Trước khi đặt linh kiện, kỹ thuật thử căn chỉnh lại đầu cửa thang máy. Kỹ thuật cho cửa chạy vài lượt, nghe tiếng và quan sát cánh rồi mới tháo cụm.
- Cánh giật, rung khi chạy: kiểm tra độ căng dây và puly tăng đơ
- Cánh giật mạnh lúc đổi chiều đóng, mở: dây chưa đủ căng
- Có tiếng rít ở nóc cửa: xem bánh tỳ và vòng bi puly
- Cửa khép kín nhưng thang không chạy: kiểm tra công tắc cửa và điểm chạm tay đòn
- Cửa chạy chậm dần theo thời gian: báo kỹ thuật kiểm tra cả cụm

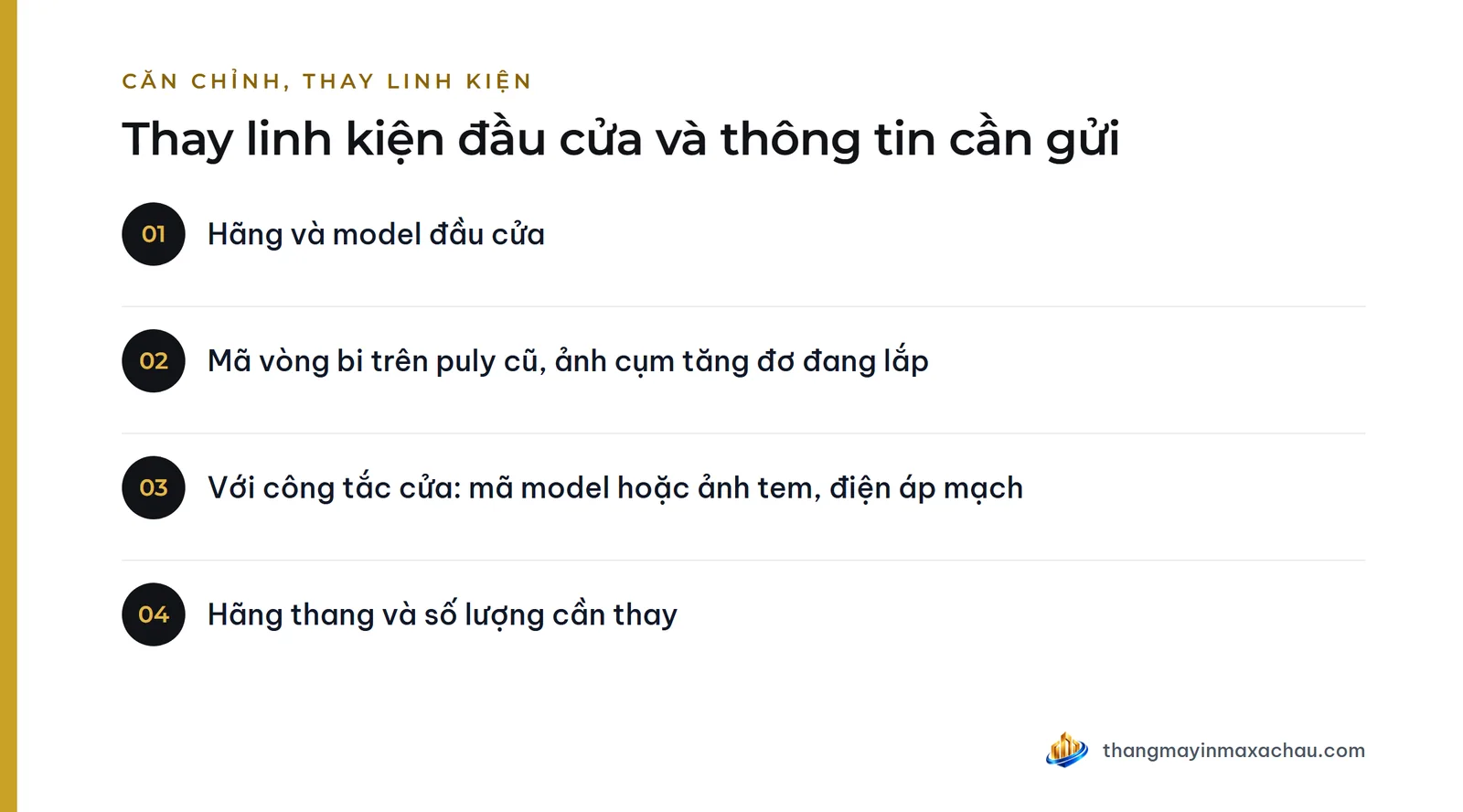

Thay linh kiện đầu cửa và thông tin cần gửi
Ecu đã vặn tới cuối ren mà dây vẫn lỏng thì cụm tăng đơ không còn bù được. Lúc này thay cụm tăng đơ, đồng thời kiểm tra tình trạng dây curoa. Puly chọn theo model đầu cửa và mã vòng bi in trên puly cũ.
Đơn vị bảo trì gửi thông tin qua Zalo, hoặc thêm sản phẩm trong danh mục phụ kiện vào giỏ. Linh kiện khác của cụm đầu cửa thang máy cũng gửi mã hoặc ảnh để bộ phận kinh doanh kiểm tra loại tương thích, báo giá theo số lượng.
- Hãng và model đầu cửa
- Mã vòng bi trên puly cũ, ảnh cụm tăng đơ đang lắp
- Với công tắc cửa: mã model hoặc ảnh tem, điện áp mạch
- Hãng thang và số lượng cần thay
Thay mặt cánh cửa và lịch bảo trì
Cánh cửa là phần đầu cửa kéo đi. Khi đổi mặt cửa, ví dụ sang cửa inox gương vàng hoa văn mở tim hai cánh, anh/chị gửi kèm hãng thang và loại bộ cửa đang dùng. Sau khi lắp cánh mới, kỹ thuật chạy thử đóng mở nhiều lần và chỉnh lại độ căng dây. Các kiểu cửa khác xem bài cửa thang máy gia đình.
Mỗi lần bảo trì, sửa chữa thang máy, kỹ thuật kiểm tra cửa tầng và cửa cabin. Cửa đóng mở chậm thì gọi hotline hoặc Zalo, không đợi tới kỳ bảo trì. Danh sách việc trong một lần bảo trì xem bài bảo trì thang máy gia đình.
