Công dụng của công tắc hành trình thang máy
Công tắc hành trình thang máy là công tắc cơ khí kiểu tay đòn con lăn, lắp trong hố thang hoặc trên cơ cấu truyền động cửa. Công tắc đóng hoặc ngắt mạch khi có bộ phận chuyển động tỳ vào, rồi báo vị trí cabin về tủ điều khiển.
Trên cabin có gờ gạt, còn gọi là thanh cam. Khi cabin chạy qua, thanh cam tỳ vào con lăn, tay đòn xoay và tác động tiếp điểm bên trong. Tủ điều khiển dùng tín hiệu này để giảm tốc, nhận biết tầng hoặc ngắt mạch.
Thợ thường gọi chung là công tắc hành trình, công tắc giới hạn, công tắc chuyển tầng hay công tắc giảm tốc. Cùng một kiểu tay đòn con lăn, tên gọi đổi theo vị trí lắp và việc công tắc làm trong mạch.
Vị trí lắp trong hố thang và ở cửa
Công tắc bắt cố định trên ray dẫn hướng trong hố thang, hoặc trên cụm truyền động cửa. Mỗi vị trí giữ một việc riêng trong mạch điều khiển.
Công tắc giới hạn và công tắc ngắt cuối thuộc mạch an toàn. Hai loại này phải tác động đúng điểm, nên sau khi lắp hoặc thay, kỹ thuật chạy thử cabin để kiểm tra lại từng vị trí.
- Trước mỗi tầng dừng: công tắc giảm tốc, chuyển thang sang tốc độ thấp
- Sát đỉnh và đáy hố thang: công tắc giới hạn hành trình trên, dưới
- Sau công tắc giới hạn: công tắc ngắt cuối, cắt nguồn động cơ máy kéo và phanh
- Cơ cấu truyền động cửa: xác nhận cửa đã đóng hoặc mở hết
Hai mẫu công tắc trong danh mục phụ kiện

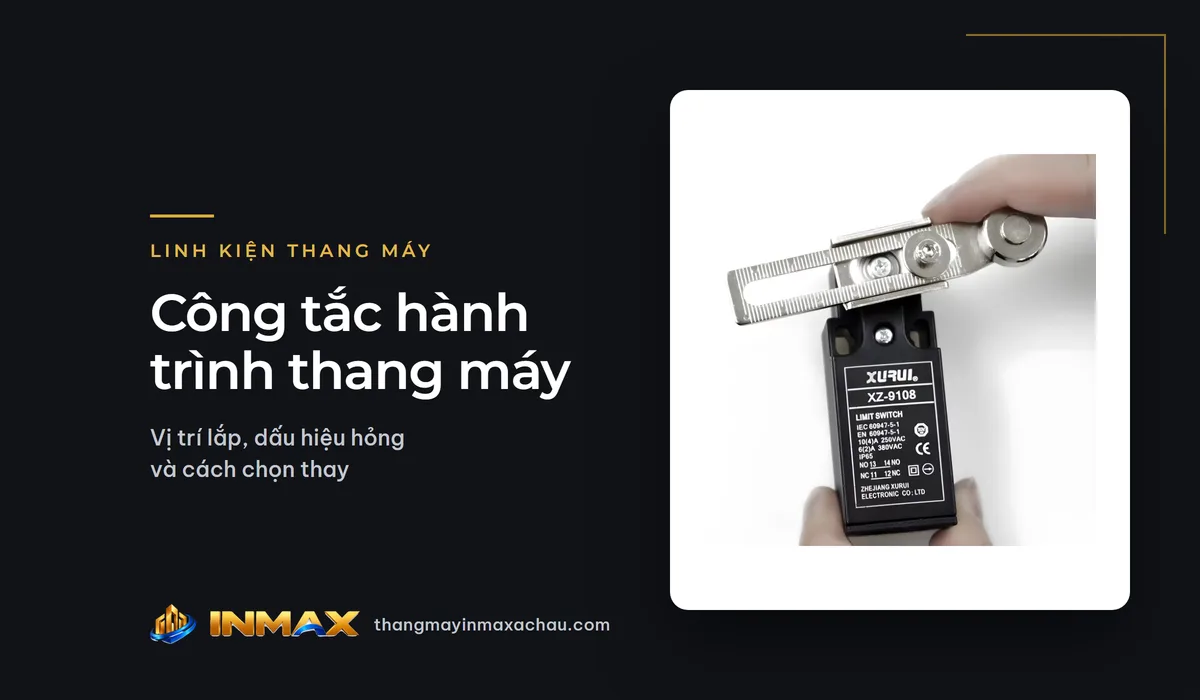

Công tắc hành trình XURUI XZ-9108 có tay đòn con lăn chỉnh được chiều dài. Tay đòn có rãnh trượt và vạch chia, nới ốc để chỉnh cho khớp điểm chạm thực tế trong hố thang. Mẫu này dùng làm công tắc giới hạn, giảm tốc và công tắc cửa. Vỏ bằng nhựa chịu lực kết hợp hợp kim.

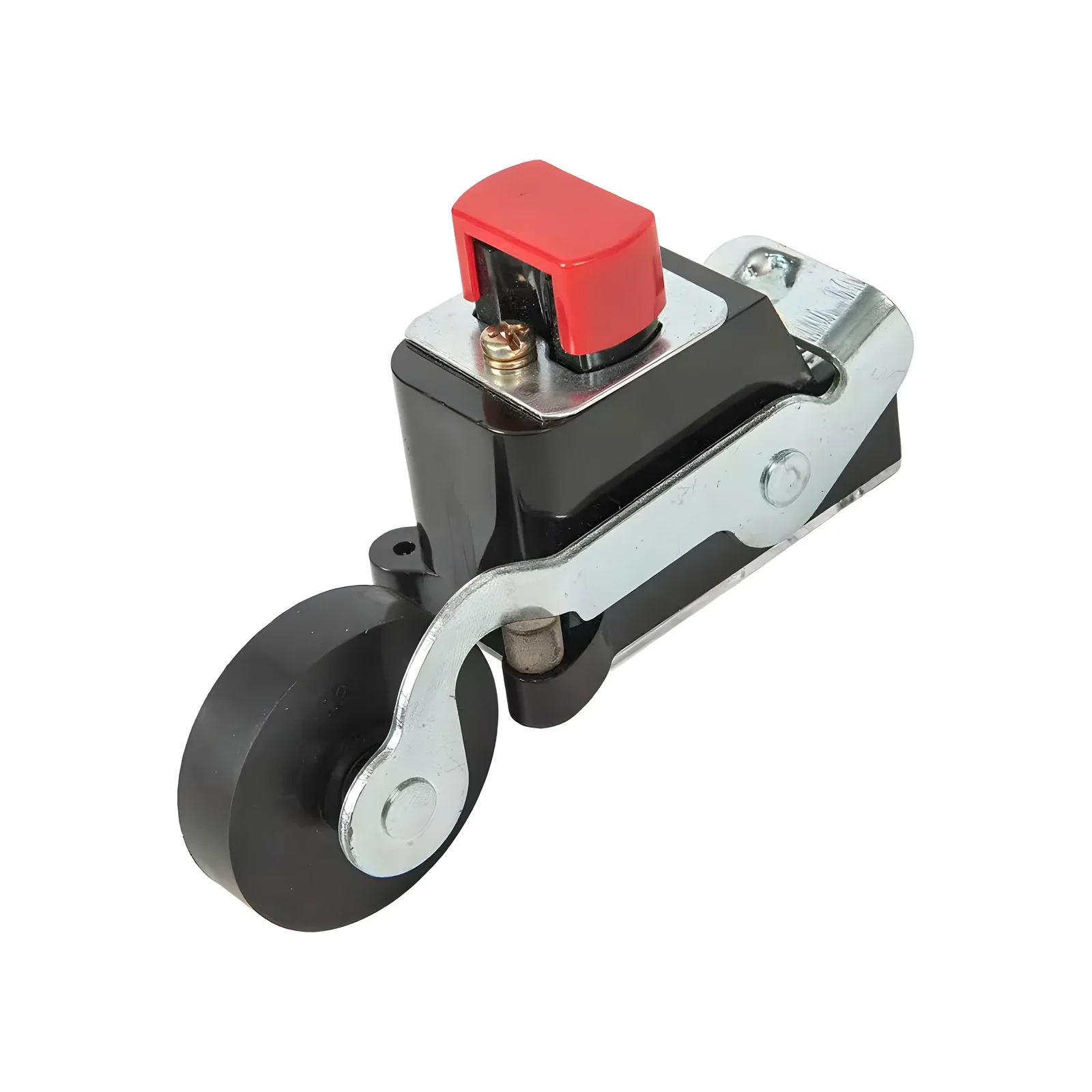

Công tắc giới hạn con lăn cao su có tay đòn kim loại dày, con lăn đường kính lớn và lò xo đưa con lăn về vị trí cũ. Tiếp điểm đặt trong buồng kín, nắp đầu dây có ốc siết cáp. Mẫu này bắt trên ray, dùng cho vị trí giảm tốc, giới hạn hành trình và ngắt cuối.
Thông số chính của hai mẫu:
- XZ-9108: tiếp điểm 1 NO (13-14) và 1 NC (11-12), cấp bảo vệ IP65
- XZ-9108: định mức 10(4)A ở 250VAC, 6(2)A ở 380VAC, chứng nhận CE, theo IEC/EN 60947-5-1
- Công tắc con lăn cao su: tiếp điểm NO + NC, cấp bảo vệ IP67
- Công tắc con lăn cao su: tem ghi AC-15 (AC 220V), DC-13 (DC 110V)
Dấu hiệu công tắc cần kiểm tra hoặc thay
Công tắc nằm trong hố thang, con lăn chạm thanh cam mỗi lần cabin chạy qua. Khi bảo trì, kỹ thuật xem các điểm sau:
- Con lăn mòn, nứt, bong lớp cao su hoặc không còn quay trơn
- Tay đòn cong, lỏng ốc, lò xo không đưa con lăn về vị trí cũ
- Thang giảm tốc sớm hoặc muộn ở một tầng cố định
- Tủ điều khiển báo lỗi giới hạn, thang không chạy khi cabin ở giữa hành trình
- Cửa đã đóng hết nhưng thang không nhận, đứng chờ ở tầng
- Vỏ nứt, nắp đầu dây hở, bụi hoặc nước lọt vào buồng tiếp điểm
Chọn công tắc hành trình thang máy để thay
Trước khi thay, kỹ thuật đo thông mạch tiếp điểm, kiểm tra dây và điểm chạm giữa thanh cam với con lăn. Có trường hợp chỉ cần chỉnh lại tay đòn hoặc siết ốc bắt trên ray. Cabin dừng không bằng tầng còn do cảm biến bằng tầng hoặc encoder, cần kiểm tra cả hai trước khi đặt hàng.
Công tắc hành trình thang máy thay thế phải khớp với công tắc cũ ở kiểu tác động, loại tiếp điểm NO, NC và điện áp mạch. Mạch an toàn dùng AC hay DC quyết định chọn mẫu nào, vì tem nhãn mỗi mẫu ghi loại sử dụng theo điện áp.
Đổi sang mẫu khác thì kiểm tra lại kiểu bắt lên ray, khoảng cách lỗ bắt và điểm chạm của thanh cam. Với XZ-9108, sau khi lắp phải chỉnh chiều dài tay đòn cho khớp điểm chạm thực tế.
Thông tin cần gửi khi đặt công tắc
Đơn vị bảo trì gửi thông tin qua Zalo, hoặc thêm sản phẩm vào giỏ trong danh mục phụ kiện rồi gửi yêu cầu. Bộ phận kinh doanh kiểm tra loại tương thích và báo giá theo số lượng.
Hàng giao sai mã, sai thông số so với đơn đã xác nhận được đổi theo chính sách đổi trả phụ kiện. Điều kiện là báo ngay khi phát hiện, hàng chưa lắp và còn nguyên tem nhãn. Cần kỹ thuật đến kiểm tra thang, anh/chị đặt lịch qua dịch vụ bảo trì, sửa chữa thang máy.
- Mã model hoặc ảnh tem nhãn công tắc đang lắp
- Vị trí lắp: giảm tốc, giới hạn, ngắt cuối hay cửa
- Điện áp mạch điều khiển, mạch an toàn: AC hay DC
- Kiểu bắt lên ray, khoảng cách lỗ bắt
- Hãng thang, số lượng cần thay
