Máy kéo thang máy gia đình loại tang cuốn
Máy kéo thang máy gia đình loại tang cuốn không hộp số (positive drive, drum drive) cuộn cáp thép thẳng lên tang. Cáp không vắt qua puly ma sát như thang tải khách thông thường, nên thang không cần đối trọng.
Bỏ đối trọng thì giếng thang không phải chừa chỗ cho khối đối trọng và ray đối trọng. Phần diện tích này dành cho cabin. Điểm này có ích với nhà phố, nhà ống có giếng thang hẹp.
Máy này cũng dùng cho thang lồng kính quan sát, vì giếng thang không có khối đối trọng che tầm nhìn.

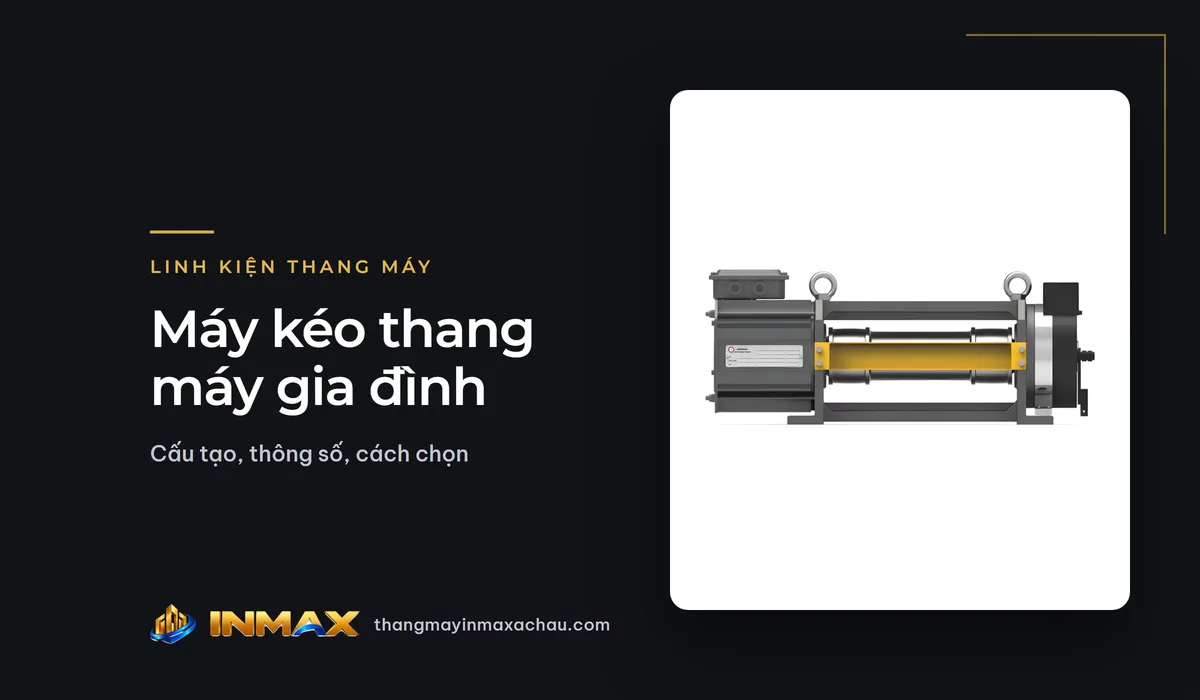

Cấu tạo máy kéo không đối trọng
Mẫu máy kéo thang máy không đối trọng trong danh mục phụ kiện gồm các bộ phận chính sau:
- Động cơ đồng bộ nam châm vĩnh cửu (PMSM), lực kéo lớn từ vòng tua thấp
- Không hộp số, không dùng dầu mỡ bôi trơn bánh răng
- Tang cuốn tiện rãnh xoắn, cáp cuộn tuần tự, không chồng lớp
- Thanh chặn cáp màu vàng giữ cáp đúng rãnh, chống tuột cáp khi dừng đột ngột
- Phanh điện từ đặt phía đối diện động cơ, giữ cabin khi mất điện
Tải trọng, tốc độ, nguồn điện và cáp
Tải trọng chọn theo số người dùng mỗi lượt. Vách kính và sàn đá làm tăng trọng lượng cabin, kỹ thuật tính phần này khi chọn tải trọng.
Nguồn điện hiện có của nhà là một mục trong thông tin khảo sát. Nhà chưa có điện 3 pha thì chọn máy chạy 1 pha 220V.

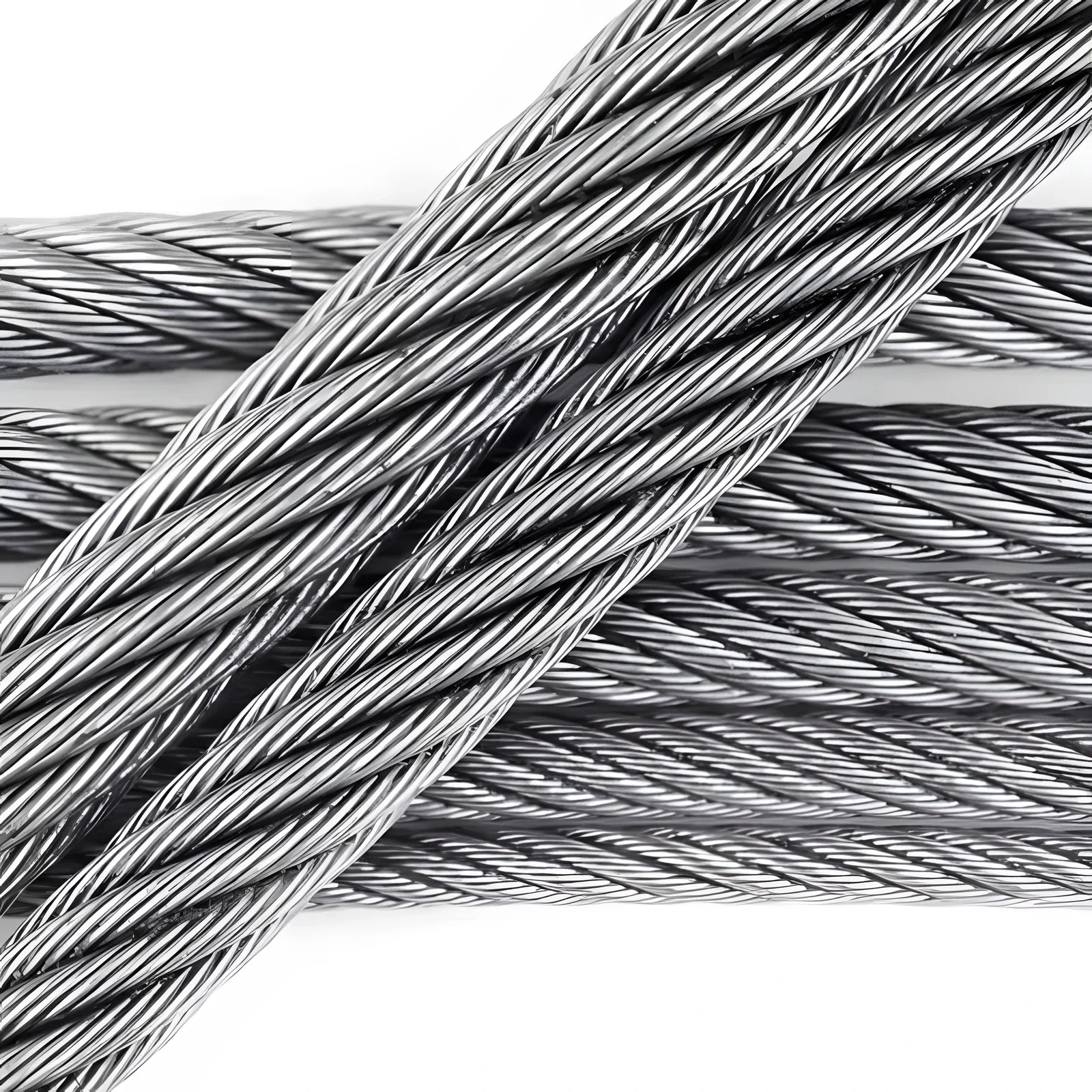

Cáp cuộn trên tang nên đường kính cáp phải đúng với rãnh tang. Khi thay cáp, gửi kèm ảnh tem nhãn máy kéo. Cách đọc quy cách cáp xem bài cáp thép thang máy. Các thông số của máy:
- Tải trọng định mức: 250 kg, 320 kg hoặc 400 kg
- Tốc độ: 0,3 - 0,4 m/s
- Nguồn điện: 1 pha 220V hoặc 3 pha 380V
- Đường kính cáp thép: Ø8 mm hoặc Ø10 mm
So với trục vít, cáp dẹt và pa lăng
Thang gia đình còn dùng các kiểu truyền động khác. Thang lồng kính gia đình chạy bằng trục vít (screw-driven) hoặc cáp tải dẹt (belt traction), tải trọng 300 - 400 kg, tốc độ 0,15 - 0,4 m/s, không cần phòng máy.
Máy kéo tang cuốn hợp với công trình cải tạo không đào được hố pít sâu hoặc không nâng được tầng tum. Các trường hợp lắp không hố pít xem bài thang máy gia đình không hố pít. Loại truyền động được kỹ thuật đề xuất sau khảo sát, theo kích thước giếng, chiều sâu hố pít và chiều cao tầng trên cùng.
Pa lăng cáp điện dầm đơn trong nhà xưởng cũng kéo cáp bằng tang cuốn, nhưng chỉ nâng hàng, không chở người. Không dùng pa lăng thay cho máy kéo thang máy gia đình.
Kiểm tra máy kéo khi bảo trì
Mỗi lần bảo trì, kỹ thuật kiểm tra cáp tải, phanh, bộ hãm an toàn, tủ điều khiển và cảm biến. Nội dung chi tiết xem trang bảo trì, sửa chữa thang máy.
Máy kéo có lắp encoder ở đuôi trục động cơ thì encoder gửi tín hiệu tốc độ và vị trí về biến tần. Khi thang rung mạnh, máy kéo kêu gằn, biến tần báo Encoder Fault hoặc Speed Error, hoặc cabin dừng lệch tầng, kỹ thuật cần kiểm tra encoder.
Gặp các hiện tượng trên, anh/chị gọi hotline hoặc nhắn Zalo để kỹ thuật kiểm tra trước khi đặt linh kiện.
Thông tin cần gửi khi chọn hoặc thay máy kéo
Lắp thang mới thì kỹ thuật khảo sát trước, xem cung cấp và lắp đặt thang máy. Thay máy cũ thì gửi ảnh tem nhãn qua Zalo hoặc trang liên hệ, bộ phận kinh doanh kiểm tra loại tương thích rồi báo giá. Chuẩn bị sẵn:
- Tải trọng và tốc độ cần dùng
- Số tầng và tổng hành trình
- Kích thước giếng thang, chiều sâu hố pít, chiều cao tầng trên cùng
- Nguồn điện 1 pha 220V hay 3 pha 380V
- Ảnh tem nhãn máy kéo và tủ điều khiển, nếu thay máy cũ
