Ba kiểu truyền động trên thang gia đình trong danh mục
Truyền động thang máy gia đình là cụm thiết bị đưa cabin lên xuống, gồm động cơ, bộ phận truyền lực từ động cơ sang cabin và phanh. Trên các mẫu Inmax Á Châu đang làm, cụm này đi theo ba kiểu: trục vít, cáp tải dẹt và máy kéo tang cuốn không đối trọng.
Kiểu truyền động quyết định nhà có phải làm phòng máy, đào hố pít sâu hay chừa chỗ cho đối trọng trong giếng thang. Vì vậy hai căn nhà cùng diện tích vẫn có thể được đề xuất hai kiểu khác nhau.
Kỹ thuật chốt kiểu truyền động sau khi khảo sát. Các mục dưới đây giúp chủ nhà đọc đúng tên gọi trong bảng thông số và xếp nhà mình vào đúng trường hợp.
Trục vít và cáp tải dẹt
Thang trục vít (screw-driven) dùng một trục ren đặt dọc giếng thang. Khi động cơ quay, cabin đi lên hoặc đi xuống theo trục ren.
Thang cáp tải dẹt (belt traction) thay sợi cáp thép tròn bằng dây tải dạng bản dẹt. Dây vắt qua puly của máy kéo để nâng hạ cabin.
Trong danh mục, ba mẫu lồng kính cho chọn một trong hai kiểu này:
- Thang máy gia đình lồng kính: trục vít hoặc cáp tải dẹt, không cần phòng máy (MRL), tốc độ 0,15 - 0,4 m/s
- Lồng kính khung trắng Porcelain: trục vít hoặc cáp dẹt, chân thang trên mặt sàn hoặc âm 50mm
- Lồng kính khung nhôm trắng sứ: trục vít hoặc cáp dẹt, khung nhôm lắp ghép dạng module
Máy kéo tang cuốn không đối trọng
Máy kéo tang cuốn quấn cáp thép thẳng lên một tang có rãnh xoắn. Cáp không đi qua puly ma sát, nên thang không cần khối đối trọng kéo ngược lại cabin.
Bỏ được đối trọng thì mặt bằng giếng thang dồn cho cabin. Với thang kính quan sát, người đứng ngoài nhìn vào giếng cũng không thấy khối đối trọng chạy lên xuống.
Máy dùng động cơ đồng bộ nam châm vĩnh cửu (PMSM), có phanh điện từ, chạy nguồn 1 pha 220V hoặc 3 pha 380V. Cấu tạo, các mức tải trọng và cách kiểm tra máy có ở bài máy kéo thang máy gia đình.
Động cơ không hộp số và thiết bị Fuji
Động cơ không hộp số (gearless) truyền lực thẳng sang puly hoặc tang, không qua cặp bánh răng giảm tốc. Máy kéo tang cuốn trong danh mục thuộc loại này, nên không có bánh răng phải tra dầu mỡ.
Mẫu lồng kính khung đen ghi dùng động cơ không hộp số. Bảng thông số mẫu này không nói kiểu truyền lực đi kèm, chủ nhà hỏi thêm khi nhận phương án.
Một số mẫu trụ tròn và bán nguyệt dùng thiết bị thương hiệu Fuji. Mẫu vách kính bán nguyệt dùng động cơ và hệ điều khiển Fuji. Mẫu kính hình tròn 450KG và mẫu lồng kính tròn xuyên tầng ghi hệ truyền động của Fuji.
Chọn truyền động thang máy gia đình theo hiện trạng nhà
Muốn chọn đúng truyền động thang máy gia đình, chủ nhà nên xác định điều kiện của căn nhà trước rồi mới so thiết bị. Các trường hợp dưới đây ghép theo phần ứng dụng và thông số của từng mẫu:
- Không nâng được tầng tum: thang lồng kính không phòng máy, hoặc thang dùng máy kéo tang cuốn
- Không đào được hố pít sâu: máy kéo tang cuốn; mẫu khung trắng Porcelain đặt trên mặt sàn hoặc âm 50mm
- Giếng thang hẹp ở nhà phố, nhà ống: máy kéo không đối trọng, phần chỗ của đối trọng chuyển sang cabin
- Thang kính cần nhìn xuyên qua giếng: các mẫu lồng kính trục vít, cáp dẹt hoặc tang cuốn
- Nhà chỉ có điện 1 pha: máy kéo tang cuốn có bản chạy 1 pha 220V

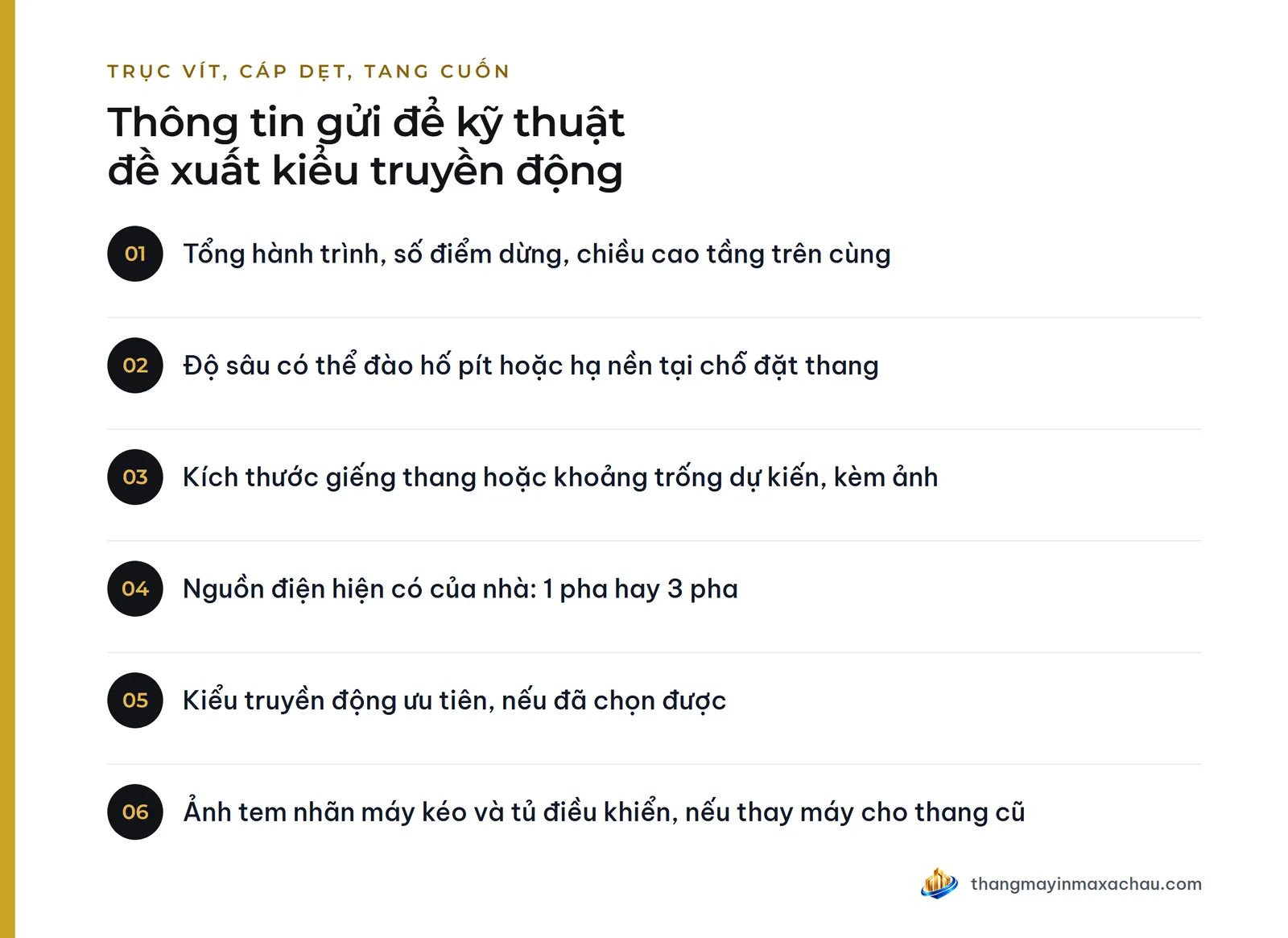

Thông tin gửi để kỹ thuật đề xuất kiểu truyền động
Nhà cải tạo thường vướng cả hố pít lẫn tầng tum, nên kỹ thuật xem hai điểm này cùng lúc. Hướng dẫn riêng cho từng loại nhà có ở bài thang máy nhà phố và lắp thang máy cho nhà cải tạo.
Yêu cầu gửi qua nút Nhận báo giá, Zalo hoặc trang Liên hệ. Sau khảo sát, phương án ghi tải trọng, tốc độ, kích thước cabin; kiểu truyền động được chốt cùng lúc với các thông số này. Chuẩn bị trước:
- Tổng hành trình, số điểm dừng, chiều cao tầng trên cùng
- Độ sâu có thể đào hố pít hoặc hạ nền tại chỗ đặt thang
- Kích thước giếng thang hoặc khoảng trống dự kiến, kèm ảnh
- Nguồn điện hiện có của nhà: 1 pha hay 3 pha
- Kiểu truyền động ưu tiên, nếu đã chọn được
- Ảnh tem nhãn máy kéo và tủ điều khiển, nếu thay máy cho thang cũ
