Cảm biến bằng tầng thang máy làm việc thế nào

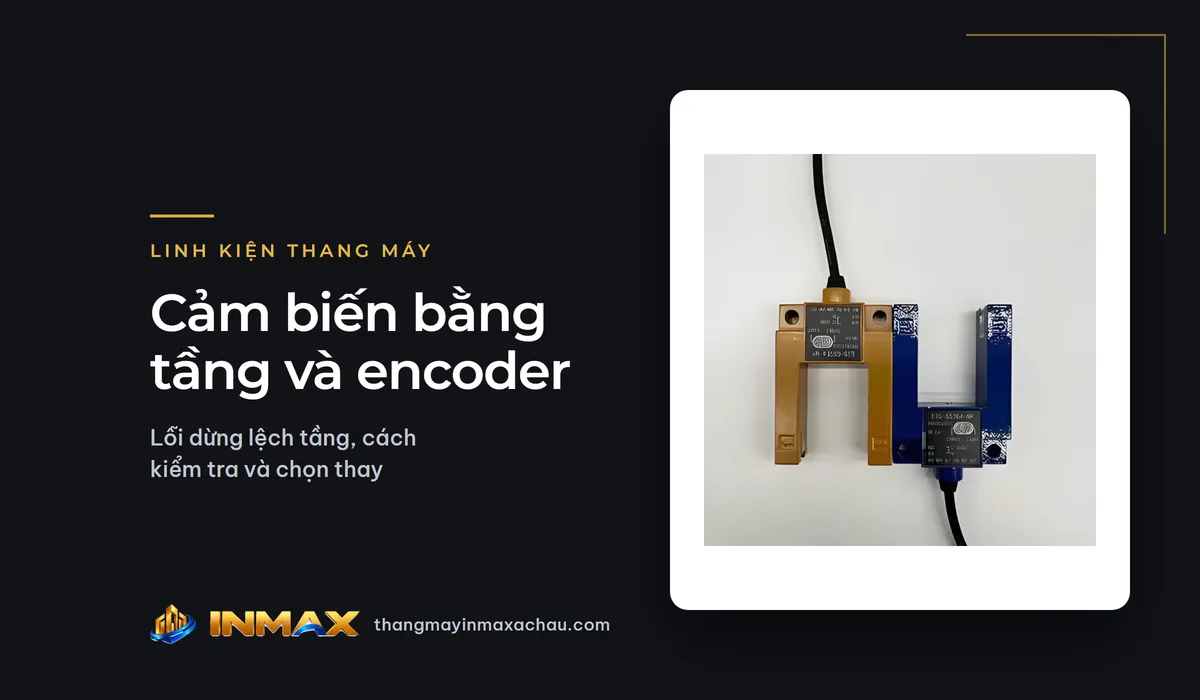

Cảm biến bằng tầng thang máy dạng chữ U, thợ thường gọi là cảm biến móng ngựa, báo cho tủ điều khiển biết cabin đã tới đúng mặt sàn tầng. Cảm biến gắn trên nóc hoặc dưới đáy cabin.
Dọc giếng thang, mỗi tầng gắn một tấm cờ bằng tầng (leveling plate). Khi cabin tới tầng, tấm cờ lọt vào rãnh chữ U và che tia hồng ngoại giữa đầu phát và đầu thu. Cảm biến đổi trạng thái, gửi tín hiệu về PLC hoặc bo mạch chính để dừng cabin.
Cảm biến nhận biết bằng tia sáng, không chạm cơ khí vào cờ. Vỏ bằng nhựa ABS hoặc polycarbonate, mạch bên trong đổ keo chống rung, chống ẩm.
Vị trí lắp và số cảm biến trên cabin
Cảm biến phải thẳng hàng với cờ bằng tầng trong giếng. Cờ lệch hoặc giá bắt cảm biến lỏng thì tia không bị che đúng lúc, cabin dừng cao hoặc thấp hơn sàn tầng.
Tùy tủ điện, cabin dùng 1, 2 hoặc 3 cảm biến đặt cạnh nhau. Các cảm biến này báo vùng bằng tầng (door zone, leveling) và báo điểm giảm tốc trước khi cabin tới tầng. Khi thay, giữ nguyên thứ tự và khoảng cách giữa các cảm biến như lúc đầu.
- Gắn trên nóc hoặc dưới đáy cabin, thẳng hàng với cờ trong giếng
- Ngõ ra NPN hoặc PNP, chọn theo bo mạch tủ điều khiển
- Tiếp điểm NO (thường mở) hoặc NC (thường đóng)
- Có thể đặt kèm cờ bằng tầng khi cờ cũ cong hoặc mất
Encoder ở đuôi trục máy kéo

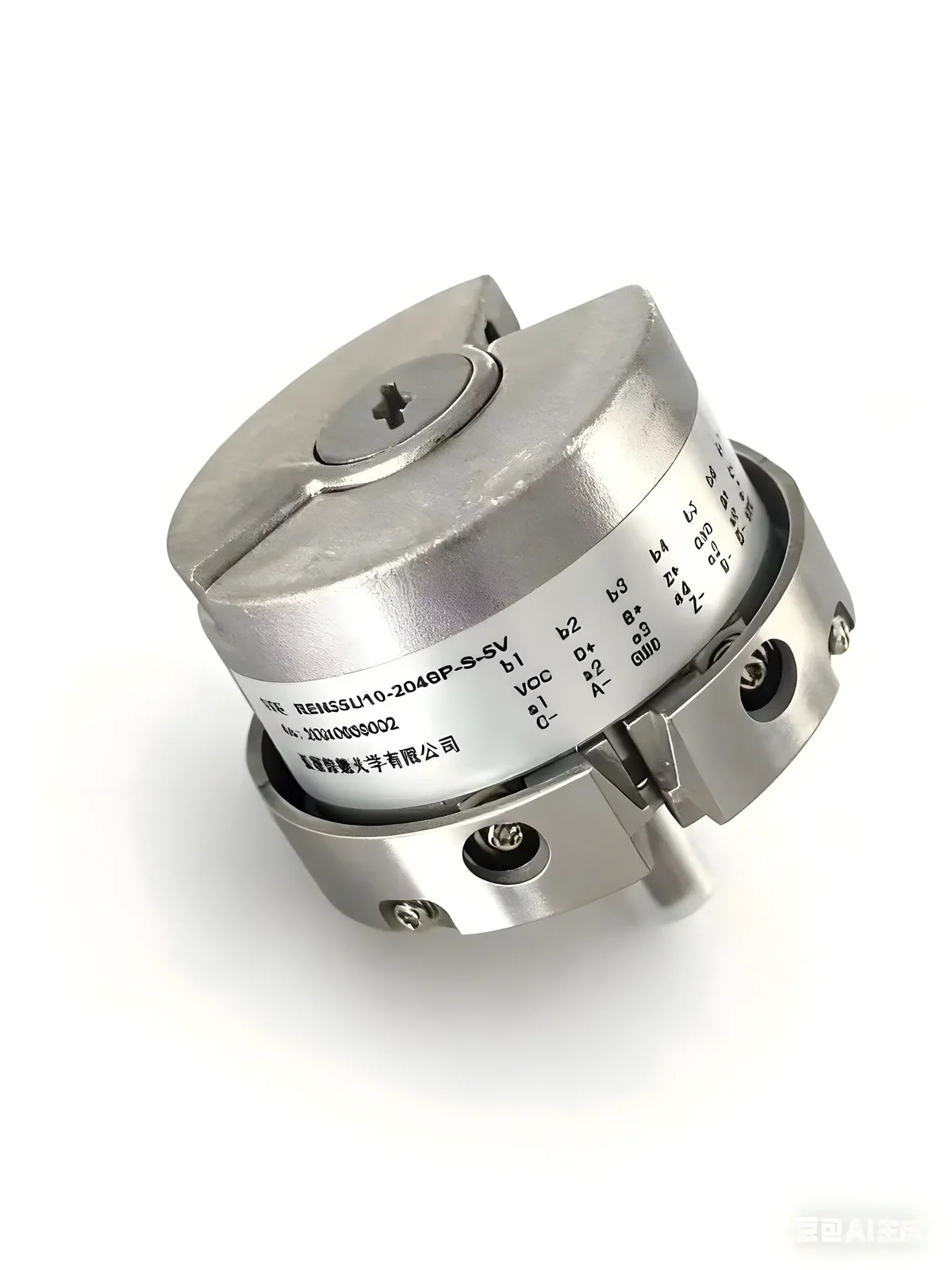

Cảm biến tốc độ động cơ, hay encoder thang máy, lắp trực tiếp ở đuôi trục động cơ máy kéo. Khi thang chạy, encoder đo tốc độ quay và vị trí góc của rotor rồi gửi chuỗi xung về biến tần và tủ điều khiển.
Biến tần dùng tín hiệu phản hồi này để chỉnh dòng điện lúc tăng tốc, giảm tốc và dừng tầng. Kết hợp với cảm biến bằng tầng, tủ điều khiển tính được quãng đường cabin đã đi. Hai linh kiện cùng quyết định cabin dừng có bằng sàn hay không.
Encoder có loại trục rỗng ôm vào ngõng trục động cơ, cố định bằng vít, và loại trục côn. Khớp nối mềm stator giữ vỏ encoder không xoay và bù độ lệch tâm nhỏ của trục.
Khoanh vùng lỗi khi cabin dừng lệch tầng
Cabin dừng không bằng tầng là một trong các dấu hiệu cần gọi kỹ thuật trong bài bảo trì thang máy gia đình. Kỹ thuật xem hiện tượng xảy ra ở một tầng hay ở mọi tầng để khoanh vùng.
Lệch ở một tầng cố định thường liên quan đến cờ bằng tầng của tầng đó. Lệch ở nhiều tầng, kèm rung hoặc báo lỗi biến tần, cần kiểm tra encoder. Cáp tải giãn hoặc căng không đều cũng làm cabin dừng sai, kỹ thuật xem cả cáp trước khi đặt linh kiện.
- Lệch ở một tầng: kiểm tra cờ bằng tầng, giá bắt và khoảng cách tới cảm biến
- Lệch ở mọi tầng: kiểm tra mặt cảm biến, giắc cắm, dây tín hiệu
- Thang rung mạnh, máy kéo kêu gằn: kiểm tra encoder
- Biến tần báo Encoder Fault hoặc Speed Error: kiểm tra encoder và dây tín hiệu
- Cờ cong, bám bụi hoặc mặt cảm biến bẩn: vệ sinh, căn lại rồi chạy thử
Chọn đúng loại khi thay
Cảm biến chữ U thay thế phải cùng loại ngõ ra NPN hay PNP, cùng tiếp điểm NO hay NC với đầu vào bo mạch tủ điều khiển. Lắp sai loại, tủ không nhận tín hiệu hoặc nhận ngược trạng thái.
Encoder chọn đúng kiểu trục, độ phân giải, chuẩn tín hiệu và điện áp theo biến tần đang dùng. Các tùy chọn có trong danh mục:
- Kiểu trục: trục rỗng hoặc trục côn
- Độ phân giải: 1024, 2048 hoặc 4096 PPR
- Tín hiệu: HTL, TTL, SinCos hoặc EnDat
- Điện áp: 5V DC, 15V DC hoặc 10-30V DC
- Cấp bảo vệ: IP40 hoặc IP64

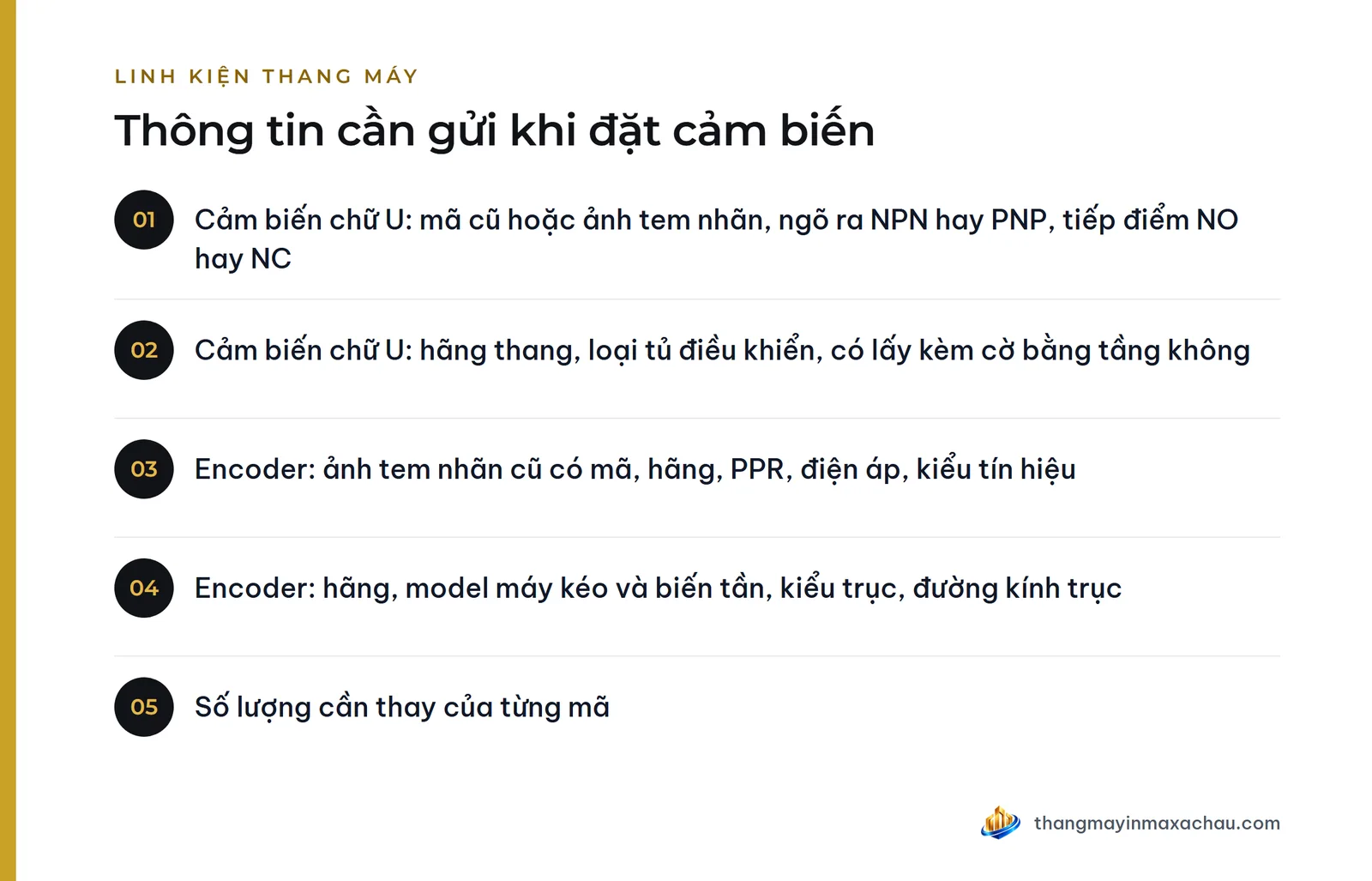

Thông tin cần gửi khi đặt cảm biến
Đơn vị bảo trì gửi thông tin qua Zalo, hoặc thêm cảm biến bằng tầng thang máy vào giỏ rồi gửi yêu cầu. Bộ phận kinh doanh kiểm tra loại tương thích và báo giá theo số lượng. Hàng giao sai mã, sai thông số so với đơn đã xác nhận được đổi theo chính sách đổi trả phụ kiện.
- Cảm biến chữ U: mã cũ hoặc ảnh tem nhãn, ngõ ra NPN hay PNP, tiếp điểm NO hay NC
- Cảm biến chữ U: hãng thang, loại tủ điều khiển, có lấy kèm cờ bằng tầng không
- Encoder: ảnh tem nhãn cũ có mã, hãng, PPR, điện áp, kiểu tín hiệu
- Encoder: hãng, model máy kéo và biến tần, kiểu trục, đường kính trục
- Số lượng cần thay của từng mã
