Các nhóm linh kiện vận thăng công trình
Linh kiện vận thăng công trình trong danh mục của Inmax Á Châu phục vụ vận thăng lồng chở công nhân và vật liệu lên tầng cao. Vận thăng lồng truyền động bằng bánh răng và thanh răng, khác với thang máy tải khách dùng cáp và puly.
Lực quay từ động cơ đi qua hộp giảm tốc tới bánh răng (pinion). Bánh răng ăn khớp thanh răng (rack) bắt dọc các đốt tháp và leo lên, xuống để nâng hạ lồng. Bộ chống rơi gắn trên lồng, bánh răng hãm của nó cũng ăn khớp thanh răng này.
Đội vận hành vận thăng và đơn vị bảo dưỡng thiết bị công trình đặt được bốn nhóm linh kiện sau:
- Bộ chống rơi SAJ lắp trên lồng vận thăng
- Cụm motor giảm tốc dẫn động lồng
- Bộ bánh răng và thanh răng thẳng
- Pa lăng cáp điện cho thang tời chở hàng
Bộ chống rơi SAJ
Thiết bị chống rơi vận thăng hãm lồng khi lồng rơi hoặc trôi xuống quá nhanh do hỏng phanh động cơ, vỡ hộp số. Lúc chạy bình thường, bánh răng hãm lăn dọc thanh răng của thân tháp.
Khi tốc độ vượt ngưỡng cắt, lực ly tâm thắng lực lò xo. Má phanh bung ra, ma sát với lồng phanh và ghì bánh răng lại, lồng dừng trên tháp. Thiết bị phanh ly tâm cơ học nên không cần nguồn điện.
Bộ chống rơi đã kẹp chì sau khi hiệu chỉnh lực phanh, người dùng không tự tháo mở. Thiết bị phải hiệu chuẩn lại hoặc thay mới khi tới ngày hết hạn ghi trên tem (Expiration Date), và kiểm định định kỳ theo quy định.
- Model SAJ30-1.2, SAJ40-1.2, SAJ50-1.2
- Tải trọng phanh tối đa 30 kN, 40 kN hoặc 50 kN theo model
- Lắp cho vận thăng chở người và hàng dòng SC100/100, SC200/200
- Vỏ hợp kim đúc, bánh răng hãm thép nhiệt luyện
Motor giảm tốc và bộ bánh răng thanh răng

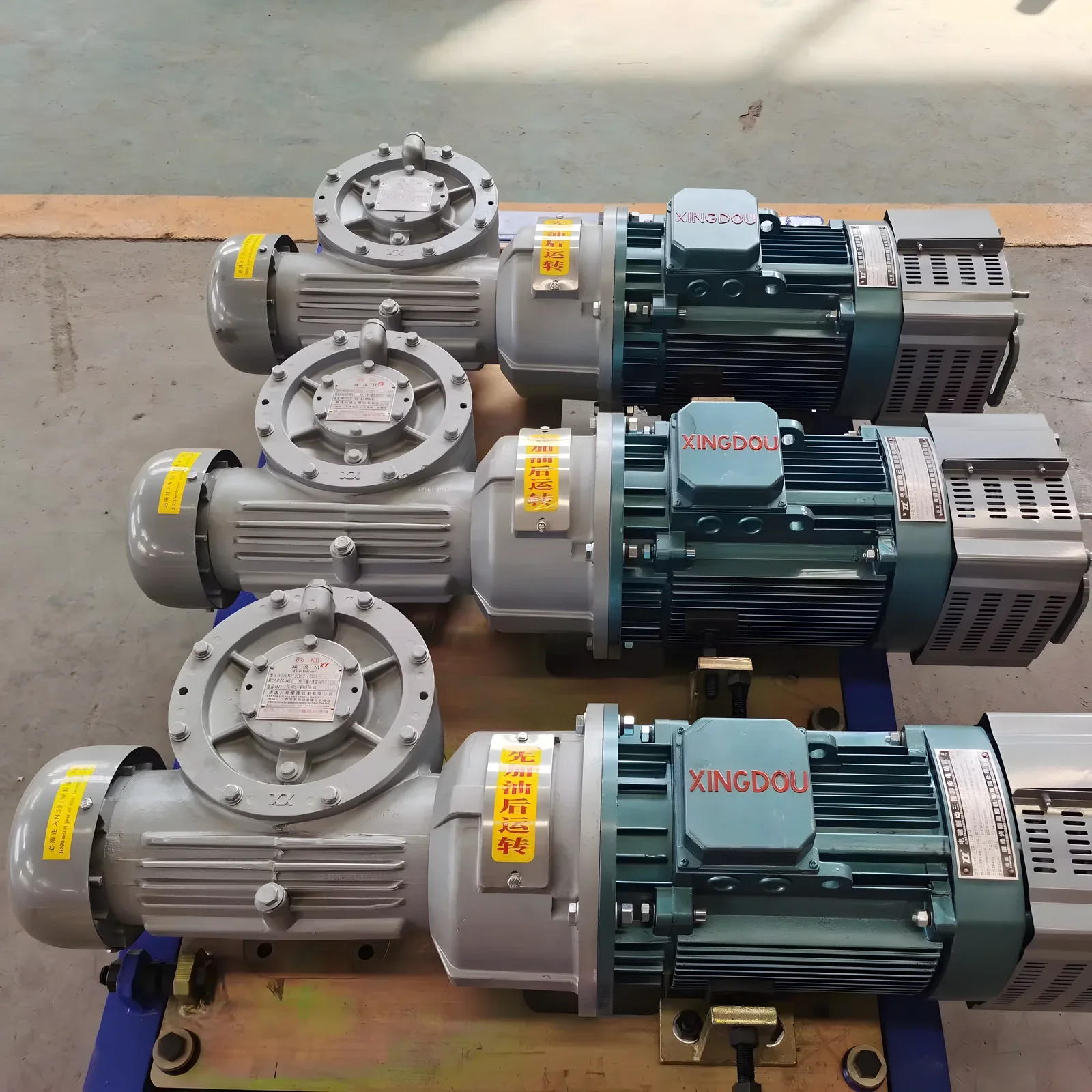

Motor giảm tốc vận thăng XINGDOU gồm động cơ 3 pha 380V/50Hz, hộp giảm tốc vỏ gang và phanh điện từ đĩa ma sát DC kiểu thường đóng. Ngắt điện là má phanh kẹp đuôi rotor. Công suất mỗi cụm 11 kW hoặc 15 kW.
Mỗi khung truyền động (drive board) ghép 2 hoặc 3 cụm. Các cụm phải đồng đều để chia tải, tránh cụm này kéo, cụm kia ghì. Có thể thay riêng motor, phanh hoặc nhông hộp số. Trước khi chạy, châm đủ dầu bôi trơn hộp giảm tốc.
Bộ bánh răng và thanh răng làm bằng thép C45 hoặc 40Cr, mặt răng tôi cao tần, nhuộm đen chống gỉ. Răng phay CNC, độ chính xác cấp 7 đến cấp 8 theo DIN. Vận thăng thường dùng module M8. Thanh răng làm theo đoạn, có lỗ bulong để nối dài và bắt vào khung tháp, nên thay được riêng đoạn thanh răng hoặc bánh răng bị mòn.
Pa lăng cáp điện cho thang tời chở hàng
Động cơ tời điện là pa lăng cáp điện dầm đơn, làm cụm kéo cho thang tời hàng trong nhà xưởng, nhà kho. Tang cuốn thu và nhả cáp thép trực tiếp, kéo cabin chở hàng lên xuống giữa các tầng. Thiết bị chỉ nâng hàng hóa, không chở người.
Hệ thống phải lắp kèm công tắc hành trình, cảm biến chống đứt cáp và phanh hãm an toàn. Cáp thay cho tang cuốn phải đúng đường kính và quy cách, xem thêm bài cách chọn cáp thép thang máy.
- CD1 một tốc độ nâng, MD1 hai tốc độ nhanh và chậm
- Tải trọng nâng 1, 2, 3 hoặc 5 tấn
- Chiều cao nâng 6, 9, 12, 18 hoặc 30 m tùy lượng cáp trên tang
- Nguồn điện 3 pha 380V/50Hz, động cơ nâng kèm phanh từ

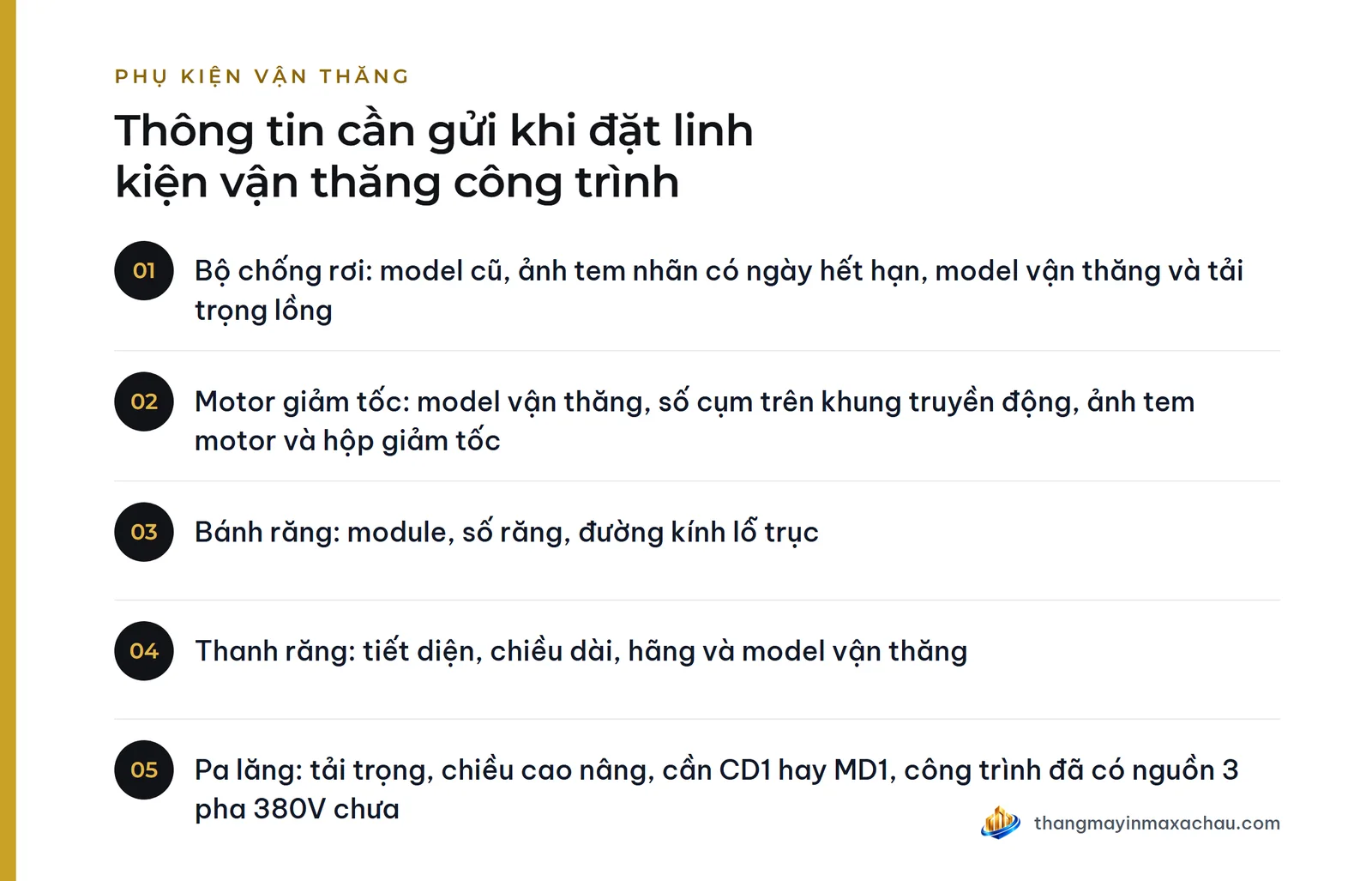

Thông tin cần gửi khi đặt linh kiện vận thăng công trình
Đội vận hành gửi thông tin qua Zalo hoặc trang liên hệ. Bộ phận kinh doanh kiểm tra loại tương thích và báo giá theo số lượng. Thông tin cần gửi theo từng nhóm:
- Bộ chống rơi: model cũ, ảnh tem nhãn có ngày hết hạn, model vận thăng và tải trọng lồng
- Motor giảm tốc: model vận thăng, số cụm trên khung truyền động, ảnh tem motor và hộp giảm tốc
- Bánh răng: module, số răng, đường kính lỗ trục
- Thanh răng: tiết diện, chiều dài, hãng và model vận thăng
- Pa lăng: tải trọng, chiều cao nâng, cần CD1 hay MD1, công trình đã có nguồn 3 pha 380V chưa
Gia công theo mẫu và đổi trả
Thanh răng có quy cách 20x20x1000 mm, 30x30x1000 mm và nhận làm theo yêu cầu. Bánh răng, thanh răng khác cỡ được gia công theo bản vẽ hoặc mẫu cũ. Đơn vị cần số lượng theo đợt có thể xem hình thức hợp tác OEM, ODM, OBM.
Hàng giao sai mã, sai thông số so với đơn đã xác nhận được đổi theo chính sách đổi trả phụ kiện. Hàng gia công theo mẫu riêng không áp dụng đổi trả, trừ trường hợp sai so với mẫu đã duyệt. Khi đặt linh kiện vận thăng công trình, ghi rõ thời điểm cần thay để bộ phận kinh doanh báo lịch giao.
