Công dụng của guốc dẫn hướng thang máy
Guốc dẫn hướng thang máy, còn gọi là guốc trượt (Sliding Guide Shoe), ôm vào ray chữ T trong hố thang. Guốc giữ cabin và đối trọng chạy theo phương thẳng đứng, hạn chế rung lắc ngang.
Ray dẫn hướng chạy suốt chiều cao hố thang. Guốc bắt trên khung cabin hoặc khung đối trọng và trượt dọc ray mỗi khi thang chạy. Vì luôn tiếp xúc với ray, phần má trượt của guốc mòn dần theo thời gian sử dụng.
Thang dùng máy kéo không đối trọng không có khối đối trọng và ray đối trọng. Với loại thang này, guốc dẫn hướng chỉ nằm trên khung cabin.

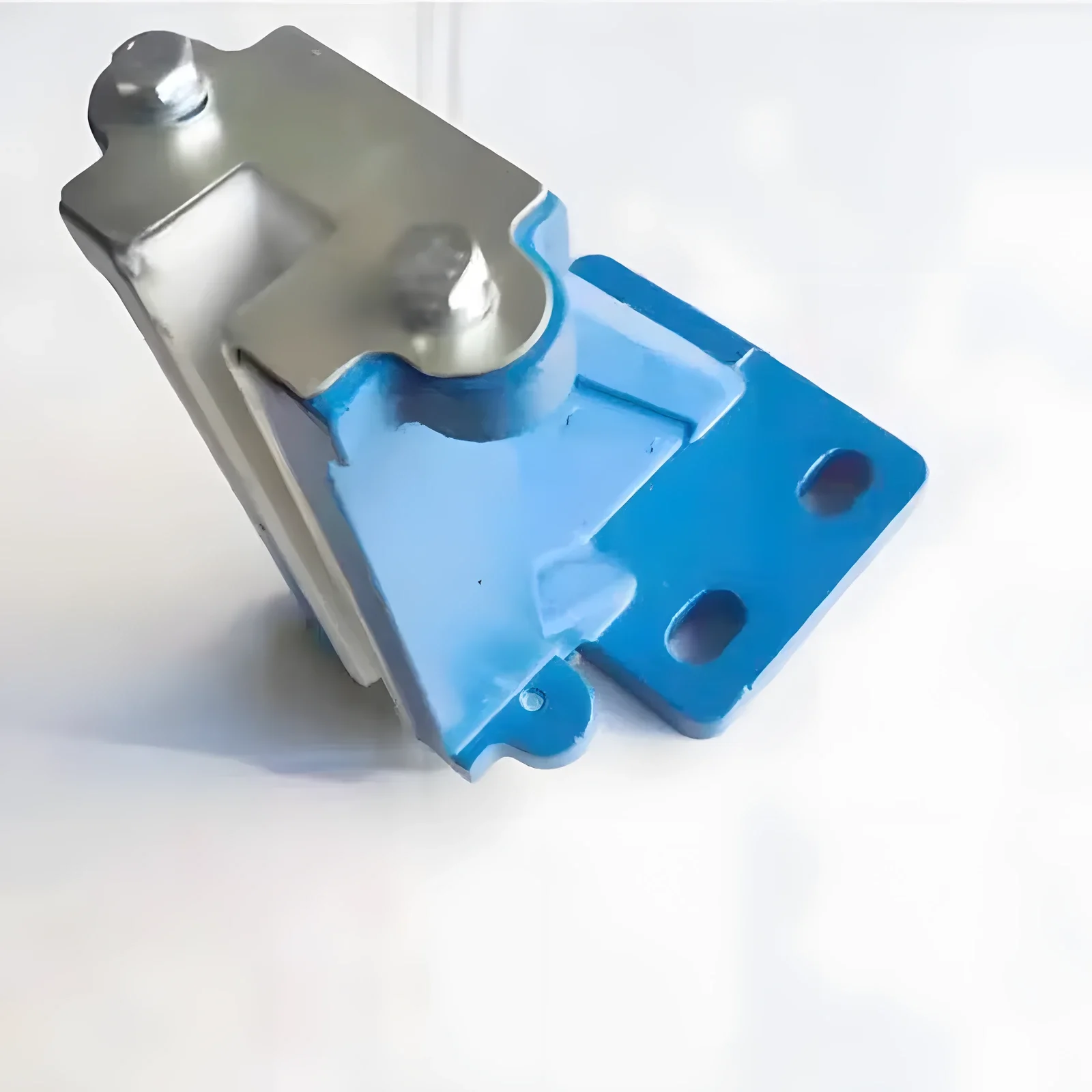

Cấu tạo đế và má trượt
Mỗi guốc gồm hai phần: đế kim loại và má trượt nhựa. Má trượt là phần tiếp xúc với ray. Khi má mòn thì thay riêng má, không phải thay cả đế.
Lỗ bắt oval cho phép xê dịch guốc khi lắp, để căn khe hở giữa má trượt và mặt ray cho đều hai bên.
- Đế bằng gang đúc hoặc thép tấm, dạng ngàm chữ U
- Lỗ bắt oval để căn khe hở với ray
- Má trượt nhựa POM hoặc Nylon, chịu mài mòn, hệ số ma sát thấp
- Tấm chặn và bulong giữ má trượt trên đế
Dấu hiệu má trượt mòn cần thay
Hai dấu hiệu rõ nhất là cabin lắc ngang khi chạy và có tiếng kêu dọc hố thang. Gặp một trong hai hiện tượng này, kỹ thuật kiểm tra má trượt trước. Bài bảo trì thang máy gia đình có danh sách các dấu hiệu khác cần gọi kỹ thuật.
Khi bảo trì, kỹ thuật xem má trượt và đế guốc theo các điểm sau:
- Khe hở giữa má trượt và ray lớn hơn lúc mới căn chỉnh
- Má trượt mòn lệch một bên, mòn thành rãnh sâu
- Má nứt, vỡ mép hoặc lỏng khỏi tấm chặn
- Bulong bắt đế lỏng, đế lệch khỏi vị trí đã căn
- Ray khô, bám bụi bẩn ở đoạn má trượt chạy qua
Ray dẫn hướng và việc bôi trơn
Vệ sinh, bôi trơn ray dẫn hướng và các bộ phận chuyển động nằm trong nội dung dịch vụ bảo trì, sửa chữa thang máy. Ray sạch, đủ bôi trơn thì má trượt chạy êm và mòn đều hơn.
Má trượt mòn lệch một bên thường do khe hở hai bên không đều hoặc ray lệch. Thay má mới mà không xử lý nguyên nhân thì má mới cũng mòn lệch như cũ. Kỹ thuật căn lại khe hở sau khi thay và chạy thử cabin hết hành trình.
Rung lắc và tiếng kêu không phải lúc nào cũng do guốc. Cáp tải căng chùng không đều hoặc máy kéo có vấn đề cũng làm cabin rung. Bài cách chọn cáp thép thang máy có các điểm kiểm tra cáp khi bảo trì.
Chọn guốc dẫn hướng thang máy theo ray
Guốc dẫn hướng thang máy chọn theo loại ray chữ T đang lắp. Mẫu trong danh mục phụ kiện dùng cho các loại ray T50, T75, T89, T114.
Cùng một loại ray, khe hở má trượt thực tế vẫn khác nhau giữa các thang. Đơn vị bảo trì đo lại khe hở với ray thực tế trước khi đặt, không chọn chỉ theo ảnh.
Đế còn tốt thì chỉ đặt má trượt. Đế nứt, cong hoặc ngàm biến dạng thì thay cả bộ. Khi đặt, ghi rõ guốc dùng cho khung cabin hay khung đối trọng.

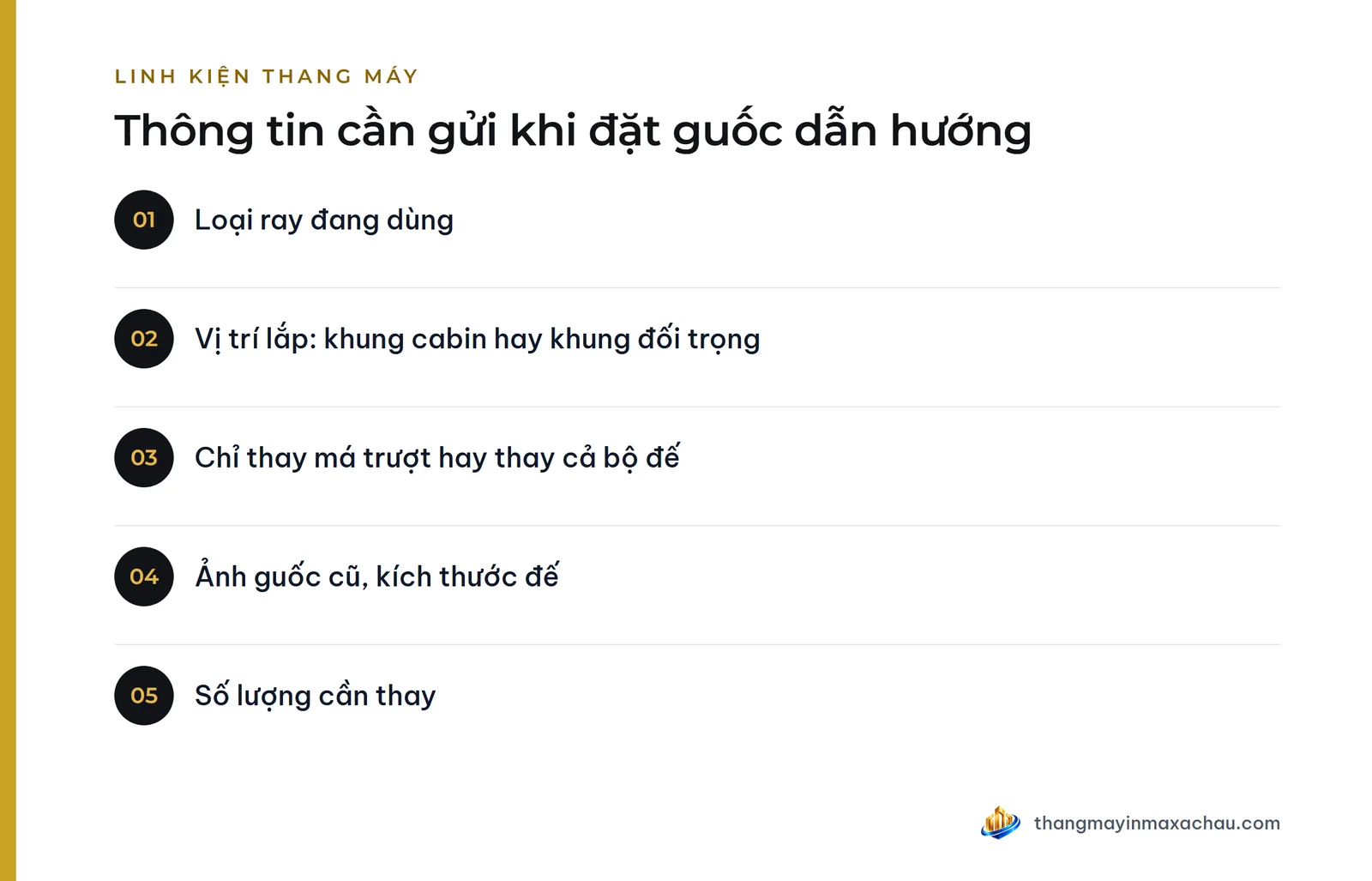

Thông tin cần gửi khi đặt guốc dẫn hướng
Đơn vị bảo trì gửi thông tin qua Zalo, hoặc thêm guốc dẫn hướng vào giỏ rồi gửi yêu cầu. Bộ phận kinh doanh kiểm tra loại tương thích và báo giá theo số lượng.
Hàng giao sai mã, sai thông số so với đơn đã xác nhận được đổi theo chính sách đổi trả phụ kiện, với điều kiện hàng chưa lắp, còn nguyên bao bì và tem nhãn.
- Loại ray đang dùng
- Vị trí lắp: khung cabin hay khung đối trọng
- Chỉ thay má trượt hay thay cả bộ đế
- Ảnh guốc cũ, kích thước đế
- Số lượng cần thay
